HDPE Boru için Mekanik Kaplin Nedir?

Bir bakım ekibi, ıslak bir hendekte sızıntı yapan gömülü bir HDPE su hattına varıyor. Elektrofüzyon makinesi yok, jeneratör yok ve ağır bir füzyon teçhizatını hareket ettirmek için yeterli alan yok. Mürettebat bir saat içinde hasarlı kısmı kesiyor, mekanik kaplin üzerinde kaydırıyor, cıvataları sıkıyor ve bağlantı yerinde basınç testi yapıyor. HDPE boru için mekanik kaplinin ana işi budur.

Kısa cevap şudur: HDPE boru için mekanik kaplin, iki boru ucunu borunun dış tarafı etrafında kelepçelenerek birleştiren, füzyonsuz bir bağlantı cihazıdır. Elastomerik bir conta, sert bir mahfaza ve cıvatalı halka, dişli somun veya sıkıştırma parçası gibi mekanik bir sıkıştırma elemanı kullanır. HDPE borunun yüzeyi erimez ve kaynak yapmak için herhangi bir elektrik gücüne ihtiyaç duyulmaz.

Mekanik bağlantı monolitik bir boru duvarı oluşturmaz. Bunun yerine, basıncı conta aracılığıyla aktaran ve eksenel kuvveti sürtünme, dişler veya pozitif kilitleme profili yoluyla aktaran sızdırmaz bir mekanik bağlantı oluşturur. Bu ayrım, basınç değerleri, gömülü kurulum ve uzun süreli bakım açısından önemlidir.

Bu, mekanik kaplinleri onarım çalışmaları, geçici baypaslar, geçiş bağlantıları ve ergitme kaynağının pratik olmadığı durumlar için değerli kılar. Uzun ve yeni bir boru hattı için her zaman en ucuz çözüm olmayabilirler, ancak farklı bir dizi sorunu çözerler.

Aşağıdaki paragraflar, kendi HDPE boru ve bağlantı parçası fabrikamızda gördüklerimize dayanarak ana bağlantı türlerini, basınçla ilgili hususları, kurulum prosedürünü, yaygın hataları ve pratik seçim kriterlerini kapsamaktadır.

HDPE Boruda Mekanik Kaplin Nasıl Çalışır?

Her mekanik kaplin aynı temel prensibe göre çalışır: radyal sıkıştırma bir sızdırmazlık oluşturur ve kaplin gövdesi iki boru ucunu aynı hizada tutar. Montajcı bir somunu veya cıvata takımını sıktığında, kaplin bir veya daha fazla elastomerik contayı HDPE borunun dış duvarına doğru iter. HDPE bir termoplastik olduğundan boru yüzeyi sıkıştırma altında hafifçe deforme olur ve bu da contanın yüzeydeki düzensizlikleri doldurmasına yardımcı olur.

Bağlantının gücü üç faktöre bağlıdır: conta üzerindeki radyal sıkıştırmanın miktarı, yatağın basınç altında genleşmeye direnme yeteneği ve iki boru ucu arasındaki eksenel kısıtlamanın miktarı.

Kısıtlanmış ve sınırlanmamış arasında kritik bir ayrım vardır. Kısıtlanmış bir mekanik kaplin, iç basınç, termal büzülme veya yer hareketinin neden olduğu çekme kuvvetlerine direnecek şekilde tasarlanmıştır. Sınırlandırılmamış bir kaplin, kısa bir testte basıncı tutabilir, ancak eksenel kuvvetler yüksekse kayabilir. Gömülü borular için, daima kaplinin pozitif kavrama mekanizmasına sahip olup olmadığını veya baskı bloklarının gerekli olup olmadığını kontrol edin.

HDPE boru sıcaklık değişimleriyle genişlediğinden ve büzüldüğünden, mekanik kaplin tasarımı küçük eksenel harekete izin vermeli veya çevredeki kurulum kısıtlanmalıdır. Bu özellikle doğrudan güneş ışığına maruz kalan yer üstü borularda önemlidir.

HDPE Boru için Ana Mekanik Kaplin Çeşitleri

Mekanik kaplinler tek bir ürün ailesi değildir. HDPE borularda kullanılan en az dört yaygın tasarım vardır: sıkıştırma manşonlu kaplinler, flanşlı bağlantılar, dişli geçiş bağlantı parçaları ve cıvatalı bölünmüş manşonlu kaplinler. Her birinin farklı kurulum mantığı, basınç kapasitesi ve bakım davranışı vardır.

Bir tür seçerken gerçekten ihtiyacınız olan bağlantıyla başlayın. İki düz HDPE boru ucunu birleştiriyorsanız, geçme manşonlu kaplin en doğrudan çözümdür. Pompa flanşına bağlantı yapıyorsanız flanş adaptörü kullanın. Dişli bir metal bileşene bağlantı yapıyorsanız dişli bir geçiş bağlantısı kullanın.

Mekanik Kaplin ve Füzyon Kaynağı: Temel Farklılıklar

Füzyon kaynağı, HDPE moleküllerini birlikte eriterek kalıcı, monolitik bir bağlantı oluşturur. Mekanik bir bağlantı, bir elastomerin boruya bastırılmasıyla ayrılabilir bir bağlantı oluşturur. Füzyon genellikle yeni gömülü su ve gaz boru hatları için ilk tercihtir. Mekanik bağlantı genellikle onarımlar, acil durum çalışmaları, geçişler ve füzyon ekipmanının sahaya getirilemediği kurulumlar için daha pratik bir seçimdir.

Füzyonun mümkün olduğu boru hatları için en yaygın birleştirme yöntemi olmayı sürdürüyor çünkü eskiyebilecek bir elastomere dayanmıyor. Ancak füzyonun gerçek sınırlamaları var: Güç, temiz veya kuru yüzeyler, eğitimli operatörler ve borunun etrafında yeterli alan gerekiyor. Mekanik kaplinler bu koşulların mevcut olmadığı durumlar için bilinçli olarak tasarlanmıştır.

Tam bir kaynak programı seçmeden önce füzyon yöntemlerini karşılaştırmaya değer. Bizim Soket füzyonu ve popo füzyonu karşılaştırması her bir sürecin gerçek bir boru hattı projesinde nereye uyduğunu açıklar.

Mekanik Kaplinlerin Tercih Edildiği Yer

Mekanik kaplinler tüm ergitme kaynaklarının yerini almaz. Belirli koşullar altında tercih edilen bir çözümdür: acil durum onarımı, geçici bypass, karışık malzeme geçişi, kapalı alan kurulumu ve flanşlı ekipmanlara bağlantılar.

Mekanik kaplinler belediye su temini, sulama ağları, madencilik çamur hatları, endüstriyel proses boruları ve denizcilik uygulamalarında yaygındır. Bina hizmetleri ayrıca, özellikle ergitme kaynağına erişimin sınırlı olduğu yerlerde, HDPE drenaj ve sifon sistemleri için mekanik bağlantı türlerini kullanır.

Basınç Değerleri ve Mühendislik Sınırları

Doğru seçilmiş mekanik kaplinler, HDPE borunun kendisiyle aynı nominal basınç sınıfını taşıyabilir. Pratik sınır sadece conta değil, aynı zamanda kaplinin eksenel çekilmeye ve sıcaklığa bağlı boru hareketine karşı direncidir.

Boru SDR'si belirli bir nominal boyut için dış çapı etkiler, ancak daha da önemlisi duvar sertliğini ve borunun kabul edebileceği radyal sıkıştırma miktarını etkiler. SDR 11 için tasarlanmış bir kaplin, dış çapı aynı olduğundan ancak conta sıkıştırma aralığı ve kavrama davranışı farklı olduğundan SDR 17'ye de uyabilir. Her zaman kaplin etiketinde belirtilen et kalınlığı aralığını kontrol edin.

Basınç değeri tek başına kaplinin sabitlenip sabitlenmediğini söylemez. Sınırlandırılmamış bir mekanik kaplin, statik bir testte basıncı tutabilir ancak soğuk hava nedeniyle boru büzüldüğünde veya toprağın hareketi bağlantıyı ayırdığında başarısız olur. Gömülü boru hatları için tutuculu kaplin, harici ankraj sistemi veya itme bloğu kullanın.

Sıcaklık aynı zamanda HDPE'nin uzun vadeli davranışını da değiştirir. Daha yüksek çalışma sıcaklıklarında izin verilen çalışma basıncı düşer. Sistem 20°C'nin üzerinde çalışacaksa, daha kalın bir boru duvarı seçin ve mekanik kaplindeki conta malzemesinin sıvı sıcaklığına uygun olduğundan emin olun. EPDM contalar su için yaygındır ancak hidrokarbonlar ve bazı kimyasallarla uyumlu değildir.

Mekanik Bağlantılar için Dişli ve Sıkıştırma Ürünleri

Kendi üretim programımızdan en uygun iki mekanik bağlantı ailesi HDPE dişli bağlantı parçaları ve PE/PP sıkıştırma bağlantı parçalarıdır. Bunlar tamamlayıcı niteliktedir: Bağlantı noktası BSP veya NPT dişli olduğunda dişli bağlantı parçaları kullanılırken, bağlantı noktasının ısı olmadan basit bir soket bağlantısına ihtiyaç duyduğu durumlarda sıkıştırma bağlantı parçaları kullanılır.

Bir boru ve bağlantı parçası üreticisi olarak, dişleri doğrudan PE100 gövdesine işliyor veya kalıplıyoruz. Bu, ıslak bölüme ayrı bir metal parçanın karıştırılmasını önler, bağlantı elemanını daha hafif tutar ve montajcıya sızdırmazlık için temiz bir diş geometrisi sağlar. PE/PP serisindeki sıkıştırma bağlantı parçaları benzer mekanik prensiple çalışır: ek parça boru ucuna yerleştirilir, kapak sıkılır ve bir O-halkası veya conta boru duvarına sıkıştırılır.

Her iki ürün ailesi de gerçek kurulum sorunlarını çözmektedir. Bir polietilen hattını paslanmaz çelik bir pompaya bağlayan bir yüklenici, HDPE tarafında erkek dişli bir adaptör ve ekipman tarafında standart dişli bir flanş veya rakor kullanabilir. Alçak basınçlı su hattını füzyon ekipmanı olmadan tamir eden bir bakım ekibi, PE/PP sıkıştırmalı soket bağlantı parçasını kullanabilir ve işi birkaç dakika içinde tamamlayabilir.

Korozyona Dirençli Boru Bağlantıları için HDPE Erkek Dişli Adaptör Bu adaptör, HDPE boruları dişli metal ekipmanlara bağlayarak kimyasallara dayanıklılık ve sızdırmaz sızdırmazlık sağlar. Hafif tasarımı kurulumu basitleştirerek karışık malzemeli sistemler için idealdir. Ürünü Görüntüle →

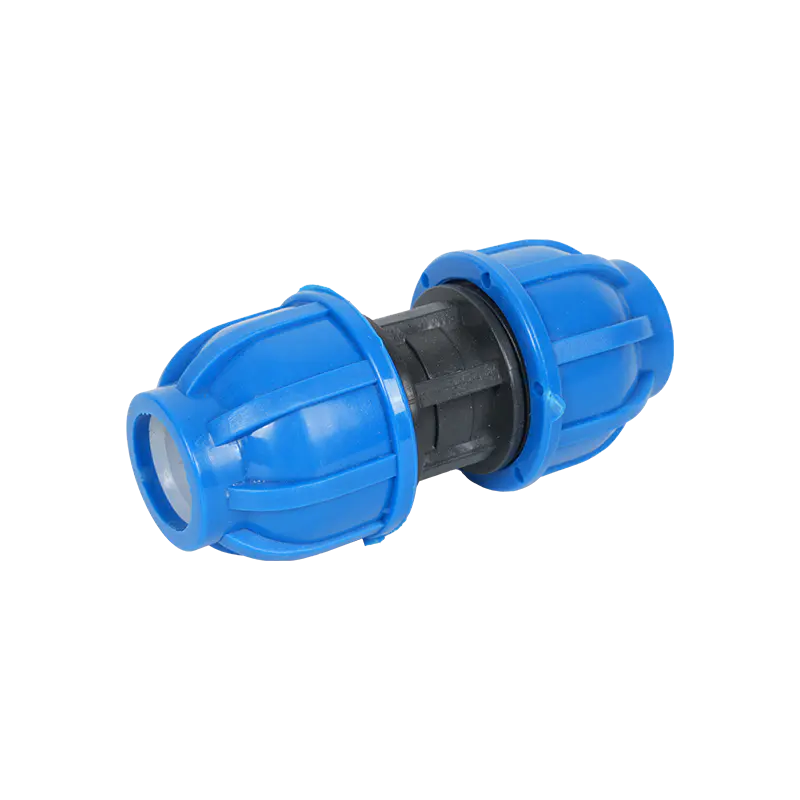

Aletsiz Boru Birleştirme için PE/PP Sıkıştırma Soketi Bu soket, güvenli, sızdırmaz bir uyum için bir sıkıştırma mekanizması kullanarak aynı çaptaki boruları kaynak veya ısı füzyonu olmadan birleştirir. Hızlı onarımların önemli olduğu su, gaz ve sulama uygulamaları için uygundur. Ürünü Görüntüle →

Mekanik Kaplinler için Adım Adım Kurulum Prosedürü

Boru hazırlığı zayıfsa en hızlı mekanik kaplin kurulumu yine de başarısız olur. Mekanik salmastra dış yüzeye karşı sıkıştırmaya bağlı olduğundan boru ucunun temiz bir şekilde kesilmesi, pahlanması, temizlenmesi ve doğru derinliğe yerleştirilmesi gerekir.

1. Kaplini seçmeden önce borunun dış çapını, et kalınlığını ve SDR'yi doğrulayın. Nominal boyutun yeterli olduğunu varsaymayın.
2. HDPE boruyu bir boru kesici, gönye kutulu el testeresi veya tekerlek kesici kullanarak kare şeklinde kesin. Contaya zarar verecek kaba spiral kesimden kaçının.
3. Boru ucunun dış kenarına pah açın veya çapaklarını alın. 15 ila 30 derecelik bir pah, borunun yerinden çıkmadan contanın içine kaymasına yardımcı olur.
4. Borunun dış yüzeyini temizleyin. Contaya temas edecek bölgedeki çamuru, gresi, gevşek PE parçacıklarını ve yüzeydeki nemi temizleyin.
5. Kaplin gövdesindeki yerleştirme derinliği işaretini kontrol edin. İşaret yoksa montajdan önce iki boru ucunu yan yana yerleştirin ve derinliği ölçün.
6. Muhafazayı, sıkıştırma halkalarını ve contaları borunun üzerine doğru sırayla kaydıracak kadar kaplini sökün.
7. İlk boru ucunu tam derinliğe kadar sokun, ardından ikinci boru ucunu her ikisi de manşonun içine doğru şekilde konumlanana kadar sokun.
8. Cıvataları veya somunları eşit şekilde elle sıkın, ardından bunları çapraz bir düzende sıkmak için bir tork anahtarı kullanın. Asla bir tarafı diğer taraftan önce tamamen sıkmayın.
9. Borunun aynı hizada kaldığını ve boru uçları arasındaki boşluğun eşit olduğunu kontrol edin. Tek taraflı bir boşluk sızdırmazlık performansını azaltabilir.
10. Sistemin çalışma basıncını takip ederek eklemi yavaşça basınç testine tabi tutun. İlk basınç tutma sırasında ve termal stabilizasyondan sonra kaplini sızıntılara karşı izleyin.

Kaplin bir tork spesifikasyonu kullanıyorsa buna uyun. Aşırı sıkma, PE boru duvarının ezilmesine veya contanın yanlış bir konuma çıkmasına neden olabilir. Az sıkılması, contanın servis basıncına hazırlıksız kalmasına neden olur. Tork anahtarı, gömülü bir eklemi kazmanın maliyetiyle karşılaştırıldığında küçük bir yatırımdır.

Yaygın Hatalar ve Tedarik Riskleri

HDPE borudaki mekanik kaplin arızalarının çoğu, kötü kaplin tasarımından kaynaklanmaz. Bunlar, yanlış boyutlandırma, zayıf yüzey hazırlığı, eşit olmayan sıkma veya eksenel kısıtlama gerektiren bir boru hattında sınırlandırılmamış kaplin kullanılmasından kaynaklanmaktadır. Montajı yapan kişi mekanik bağlantıyı bir kelepçe yerine hassas bir montaj olarak ele aldığında bu sorunlar önlenebilir.

Bir üreticiden mekanik kaplinler satın alırken tam duvar kalınlığı aralığını, tork spesifikasyonunu, conta bileşiğini ve basınç testi sertifikasını isteyin. Bu dört soruya cevap veremeyen bir tedarikçi size güvenli kurulum için yeterli bilgi vermiyor demektir.

HDPE Boru için Mekanik Kaplin Seçimi Kontrol Listesi

Kısa bir kontrol listesi, mühendislik ekiplerinin teklifleri marka adlarına veya belirsiz açıklamalara bağlı kalmadan karşılaştırmasına yardımcı olur. Bir projeye onaylanmadan önce her mekanik kaplin için aynı soruların yanıtlanması gerekir.

• Borunun dış çapı ve et kalınlığı: Kaplini yalnızca DN'ye değil, tam PE boru boyutuna göre eşleştirin.
• Basınç sınıfı: Kaplin basınç değerinin, gerçek çalışma sıcaklığında gerekli çalışma basıncına eşit olduğunu veya bu basıncı aştığını doğrulayın.
• Son yük direnci: Kaplinin kısıtlanıp kısıtlanmadığını ve itme blokajının hala gerekli olup olmadığını belirleyin.
• Conta uyumluluğu: Elastomerin sıvı, sıcaklık ve kimyasala maruz kalma ile uyumlu olduğunu doğrulayın.
• Montaj alanı: Mürettebatın cıvatalara veya somunlara ulaşıp ulaşmadığını kontrol edin ve kurulu borunun etrafında bir tork anahtarı kullanın.
• Muayene ve test: Kaplin işaretinin, test kayıtlarının ve kurulum belgelerinin her partiyle birlikte verildiğini doğrulayın.
